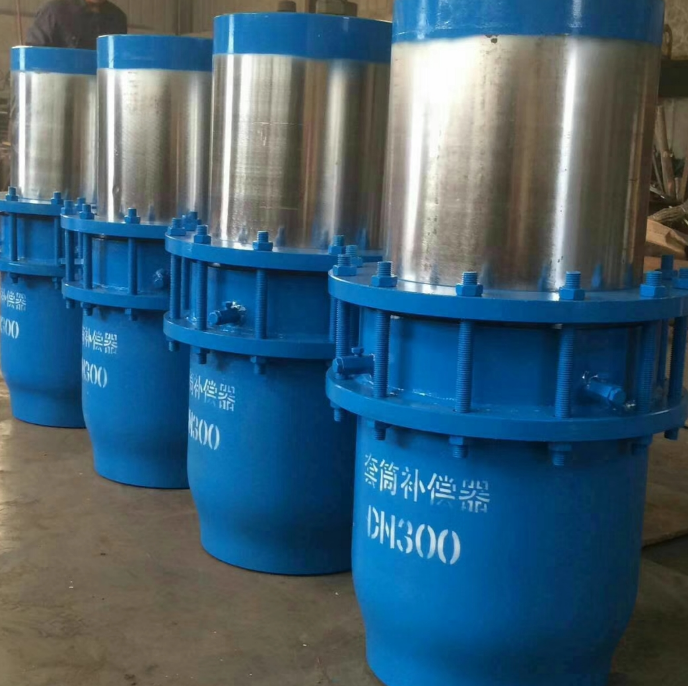

套筒補償器又稱填料補償器，大多數碳鋼材料由法蘭和焊 接管連接。套筒補償器與管道焊 接。適用于公稱壓力小于1.6Mpa管道。有兩種:單向套管補償器和雙向套管補償器，市場規格型號齊全，近年來應用廣泛。套管補償器體積小，熱補償容量大，熱水阻力小。
套筒補償器的型式進展是與密封材料、補償器性能進展密切相關的。1從結構上分類普通型，上世紀六十年代就采用此結構。這時套筒補償器的基本形式，以后很多型式都是改變密封材料后在這種形式上發展起來的。雙向補償，在普通型的外套管兩個方向均有伸縮芯管，補償量為普通型的兩倍，并且用于雙向補償，減少了采用兩個普通型的長度尺寸和成本。消除介質壓力對固定支座軸向力的套管補償器 為與普通補償器相區別，這類補償器常在“套筒”前冠以“平衡式”“壓力平衡式”“無推力”等定詞，其結構型式從消除介質軸向力的原理上分為旁通式和活塞平衡式及平衡轉角式三種。
